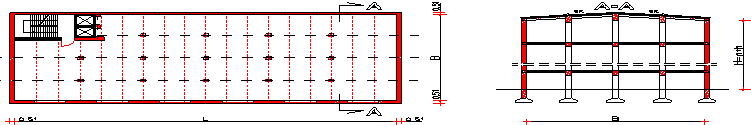

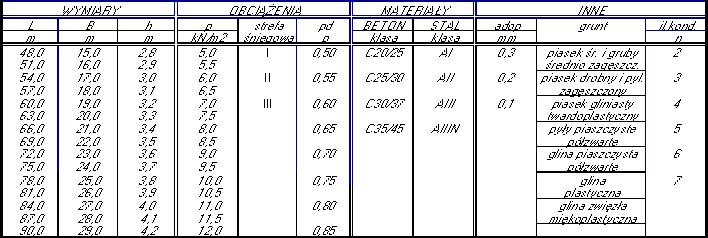

Wykonać fragment projektu prefabrykowanej hali żelbetowej o przekroju poprzecznym przedstawionym schematycznie na rysunku, dla założeń podanych w tabeli. Brakujące dane należy przyjmować zgodnie z obowiązującymi normami i przepisami.
Projekt powinien zawierać następujące etapy: 1.
Założenia
konstrukcyjne i wstępny rysunek zestawczy stropu – rzut 2 wariantów układu
konstrukcyjnego hali (układ poprzeczny i podłużny). 2.
Obliczenia
statyczno-wytrzymałościowe obejmujące, w tym: zestawienie obciążeń oraz
statyka elementów konstrukcyjnych stropu 3.
Obliczenia
wytrzymałościowe przyjętych elementów konstrukcyjnych (płyta stropowa, żebro
stropu, podciąg stropu, słup i stopa fundamentowa).
4.
Rysunki
zestawcze konstrukcji – rzut stropu pośredniego oraz przekrój poprzeczny
przez halę. 5.
Wykonawcze
rysunki konstrukcyjne – płyta stropowa, żebro, podciąg, słup oraz stopa
fundamentowa. 6. Opis techniczny oraz oddanie projektu. |
